頂凡光變粉介紹說(shuō)明：
一. 光譜基本常識(shí)：頂凡光變粉紫外線按不同波段分為三種，波長(zhǎng)在250（nm）以下的為UVC，皮長(zhǎng)在250-320（nm）以內(nèi)的為UVB，波長(zhǎng)在320-380(nm)以內(nèi)的為UVA?？梢姽夥秶?80-800（nm），紅外光范圍為900-1800（nm）

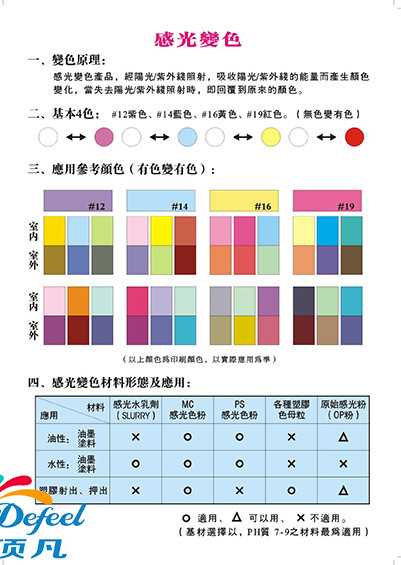

二. 光變色原理：頂凡光變粉利用UVA的能量將感光分子鍵打開，使它從低能階跳到高能階。即從不可見光跳到可見光，從而產(chǎn)生顏色的變化。當(dāng)失去紫外線照射或溫度升高超過45ºC時(shí)，感光分子鍵關(guān)閉，即回復(fù)到原來(lái)的顏色。

三.感光變色材料形態(tài)及應(yīng)用：
原始光變粉OP粉

1、頂凡變色顏料光變粉可以溶解于各種溶劑中，故使用時(shí)不受粒徑大小限制，如甲苯、二甲苯、MEK…等，但各種溶劑因極性及溶解度不同，OP粉會(huì)產(chǎn)生色相移轉(zhuǎn)，因此使用時(shí)最好建立標(biāo)準(zhǔn)溶劑。

2、頂凡光變粉各種基本色彼此間可以相互混合（無(wú)色或淺色變有色），也可以和一般染料，相互混合使用（有色變有色）。

3、各種不同溶劑、極性和基材都會(huì)對(duì)OP粉產(chǎn)生顏色變化影響，所以同一染料在不同溶劑、極性和不同基材都會(huì)有不同顏色表現(xiàn)。

4、頂凡光變粉耐熱最高溫度OP#12為236ºC、OP#14為256ºC、OP#16為240ºC、OP#19為2220C，使用時(shí)最好降低10ºC以上，避免熱分解。

5、OP粉使用時(shí)須和光安定劑、抗氧化劑并用，光安定劑和抗氧化劑的用量為OP粉的0.5-5倍。

6、使用時(shí)因基材軟硬度不同而不同，愈軟及愈厚等基材使用量愈少，光變色疲乏可能因UV光曝光時(shí)間、酸性、放射性和濕度等的作用而引起的。

7、變色回復(fù)過程，可能由于UV光消失或溫度增加（45ºC以上）而形成。

8、避免和UV吸收劑并用，因UV吸收劑和原始光變粉都是吸收UVA光波，會(huì)造成變色效果減低。

9、OP粉本身在紫外線光下不會(huì)有顏色變化，須經(jīng)有媒介體才可使顏色產(chǎn)生變化。
